Описание
Характеристики

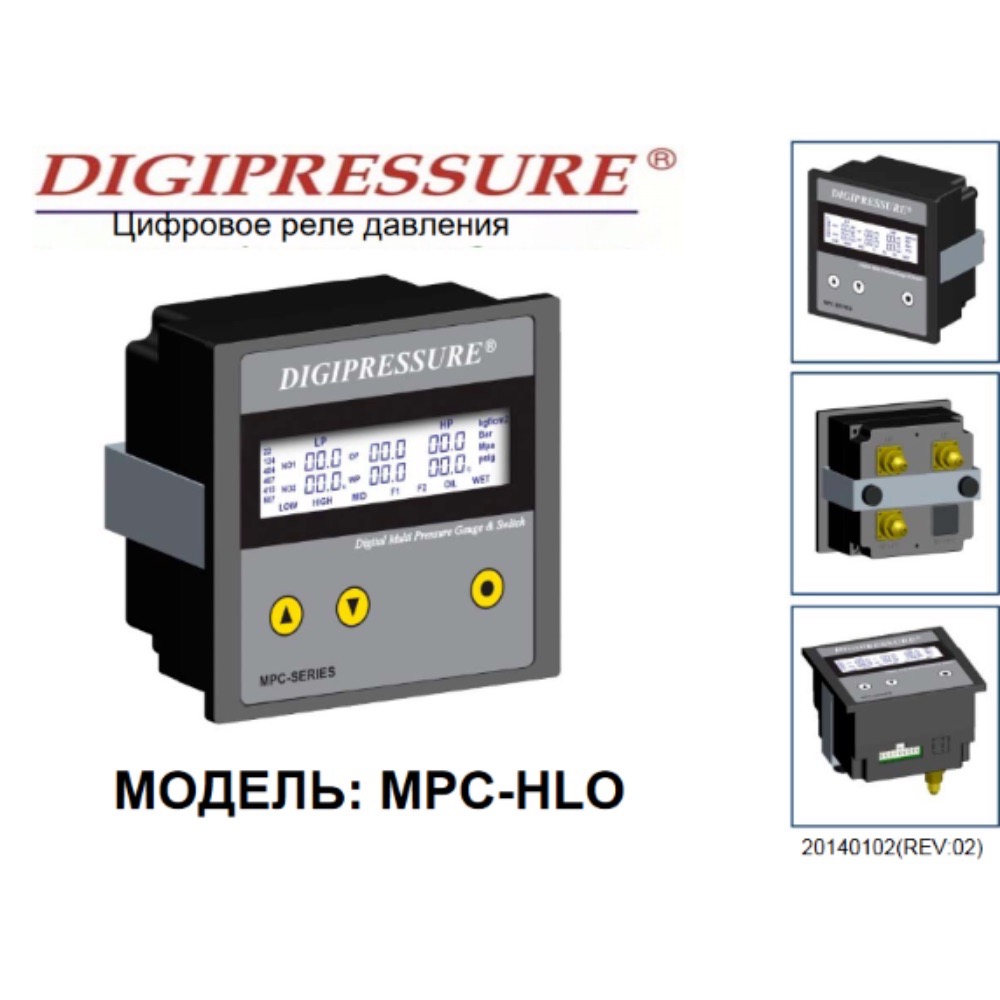

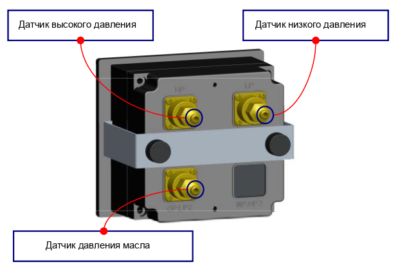

- Название: DIGIPRESSURE ®
- Напряжение: 100В~240В 10% 50-60Гц
- Потребляемый ток: 100мA
- Дисплей : LCD
- Давления : -1 ~ 50 Kгс/㎠,MПa,Бaр
- Номинал выходного контакта : SPST 250В/ 3A; SPDT 250В/ 3A
- Рабочая температура: -20~60℃ ОВ 60%
- Точность : 0.5%
- Способ связи: RS-485 (Опция)
- ВЫХОДНОЙ ТОК (ВЫСОКИЙ И НИЗКИЙ) 4-20мА (опция)
Комплектация
- Корпус MPC-HLO — 1 комплект
- Кабель питания в сборе — 1 комплект
- Кронштейн/фиксирующий болт – 1 комплект
- Руководство пользователя

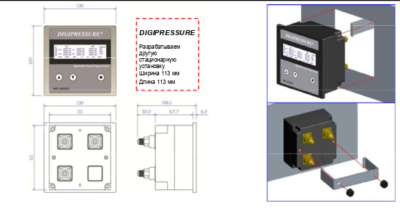

Внешние размеры и выбор модели
Режим настройки
Выбор протокола Modbus RTU и протокола ASC II по заказу (9600 Бит/с, данные: 8 бит, остановка: 1 бит, четность: отсутствует)
Функции сигнализации системы МРС
Функции аварийной сигнализации OPS:
- Входной сигнал ОРР включен (замкнут) только в том случае, если активирована функция аварийной сигнализации OPS.Входной сигнал OPP включен (замкнут) при давлениях ОP и LP
- Настройки OPS меньше, чем разница сохраняется в течение установленного времени OPS tIE.
- Аварийное реле OPS включено, на жидкокристаллическом дисплее отображается «МАСЛО»Если статус установлен при включенном режиме автоматического возврата, отображается «МАСЛО», настроенное на режим ручного сброса, на дисплее «МАСЛО» с интервалом в 015 секунды требуется ручной сброс, при этом мигающий статус указывает на то, что – срабатывание реле аварийной сигнализации OPS переводит сигнал OPP из одного состояния в выключенное (разомкнутое) давление и состояние в ОР, или если входной сигнал ОРР включен (замкнут), OPS устанавливается на значение, превышающее состояние восстановления перепада давления LP, автоматически возвращается в режим, если сигнал тревоги вызывает автоматическую сработку OPS. (Подрежим реле аварийной остановки OPS — «МАСЛО») выключает дисплей.Вручную, если кнопка ⊙ (режим) на 2 секунды будет отпущена, только нажатием кнопки сигнализации OPS
Функция сигнализации об ошибке датчика:
Короткий абзац о высоковольтном реле и датчике. При возникновении ошибки мигает надпись «HIGH» в нижней части ЖК-дисплея, Кроме того, жидкокристаллический дисплей давления «— » мигает с интервалом в 0,5 секунды, в этом случае появляется возможность калибровки geormyeo выше нулевой точки.
Функция ручной отмены сигнала тревоги
Сигнал тревоги и сигнал датчика срабатывают при выполнении каждой функции, нажатие кнопки ⊙ в течение 2 секунд приводит к отключению сигнала Однако повторный сигнал тревоги после отключения сигнала тревоги и при наличии других причин заставляет повторно проверить систему
Коррекция давления LPo (низкое давление), HPо (высокое давление), оРо (гидравлическое)
Как установить, нажмите кнопки ● + ▲ в течение 3 секунд, чтобы войти в режим калибровки, найдите HРо, LPo, оPо и выберите каждое из меню настроек

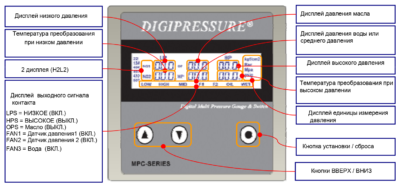

ЖК дисплей вверху
- Отображение значения компенсации давления ЖК-дисплей внизу
- Отображение давления (отображается с точностью до двух знаков после запятой)
Способ коррекции:
- ● Кнопка калибровки , чтобы были выбраны HPо (высокое давление), LPo (низкое давление), оPо (гидравлическое)
- ▲ ▼ Клавиши (вверх/вниз) для изменения установки текущего клапана давления таким образом, чтобы была произведена коррекция давления.
- ● Нажать после завершения режима калибровки, затем нажать ▲ или ▼ и удерживать до звонка зуммера.

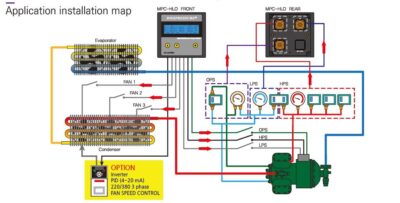

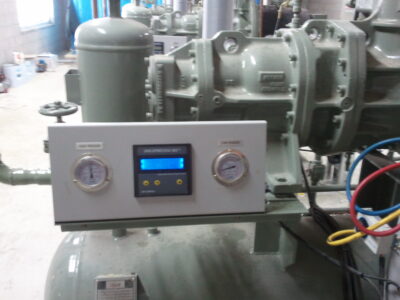

Цифровое реле MPC: заменяет 5 механических реле + 1 реле давления масла + 2 манометра.
Способ установки режима настройки
Вы можете перейти в режим настройки ДАННЫХ, нажав кнопку ▼ (Вниз) и кнопку ⊙ (режим) одновременно в течение 2 секунд.

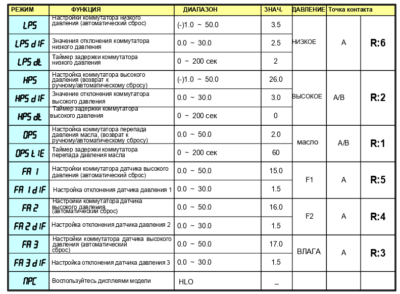

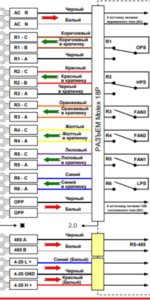

| РЕЖИМ | ФУНКЦИЯ | ДИАПАЗОН | ЗНАЧ. | ДАВЛЕНИЕ | Точка контакта | |
|---|---|---|---|---|---|---|
| LPS | Настройки реле низкого давления (автоматический сброс) | (-)1.0 ~ 50.0 | 3.5 | НИЗКОЕ | A | R:6 |
| LPS d IF | Значения отклонения реле низкого давления | 0.0 ~ 30.0 | 2.5 | |||
| LPS dt | Таймер задержки реле низкого давления | 0 ~ 200 сек | 2 | |||
| HPS | Настройка реле высокого давления (возврат к ручному/автоматическому сбросу) | (-)1.0 ~ 50.0 | 26.0 | ВЫСОКОЕ | A/B | R:2 |
| HPS d IF | Значение отклонения реле высокого давления | 0.0 ~ 30.0 | 3.0 | |||
| HPS dt | Таймер задержки реле высокого давления | 0 ~ 200 сек | 0 | |||
| OPS | Настройка реле перепада давления масла, (возврат к ручному/автоматическому сбросу) | 0.0 ~ 50.0 | 2.0 | масло | A/B | R:1 |
| OPS t IE | Таймер задержки реле давления масла | 0 ~ 200 сек | 60 | |||
| FA 1 | Настройки реле датчика высокого давления (автоматический сброс) | 0.0 ~ 50.0 | 15.0 | F1 | A | R:5 |
| FA 1 d IF | Настройка отклонения датчика1 | 0.0 ~ 30.0 | 1.5 | |||
| FA 2 | Настройки реле датчика высокого давления (автоматический сброс) | 0.0 50.0 | 16.0 | F2 | A | R:4 |
| FA 2 d IF | Настройка отклонения датчика 2 | 0.0 ~ 30.0 | 1.5 | |||
| FA 3 | Настройки реле датчика высокого давления (автоматический сброс) | 0.0 ~ 50.0 | 17.0 | ВЛАГА | A | R:3 |
| FA 3 d IF | Настройка отклонения датчика 3 | 0.0 ~ 30.0 | 1.5 | |||
| NPC | Воспользуйтесь дисплеями модели | HLO | _ | |||

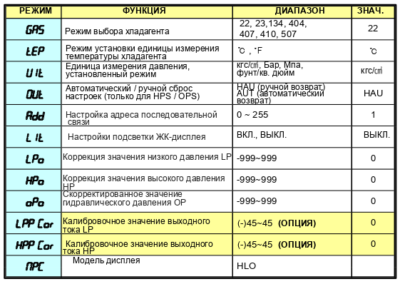

Вы можете перейти в режим настройки АНГЛ., нажав кнопку ▲ (Вверх) и кнопку ⊙ (режим) одновременно в течение 2 секунд.
| РЕЖИМ | ФУНКЦИЯ | ДИАПАЗОН | ЗНАЧ. |
|---|---|---|---|
| GAS | Режим выбора хладагента | 22, 23,134, 404, 407, 410, 507 | 22 |
| tEP | Режим установки единицы измерения температуры хладагента | ℃ , ℉ | ℃ |
| U It | Единица измерения давления, установленный режим | кгс/㎠, Бар, Мпа, фунт/кв. дюйм | кгс/㎠ |
| OUt | Автоматический / ручной сброс настроек (только для HPS / OPS) | HAU (ручной возврат) AUT (автоматический возврат) | HAU |
| Add | Настройка адреса последовательной связи | 0 ~ 255 | 1 |
| L It | Настройки подсветки ЖК-дисплея | ВКЛ., ВЫКЛ. | ВЫКЛ. |
| LPo | Коррекция значения низкого давления LP | -999~999 | 0 |
| HPo | Коррекция значения высокого давления HP | -999~999 | 0 |
| oPo | Скорректированное значение гидравлического давления OP | -999~999 | 0 |
| LPP Cor | Калибровочное значение выходного тока LP | (-)45~45 (ОПЦИЯ) | 0 |
| HPP Cor | Калибровочное значение выходного тока HP | (-)45~45 (ОПЦИЯ) | 0 |
| NPC | Модель дисплея | HLO |
- OPS: Путем сравнения давления масла и регулирования перепада низкого давления
- Процесс управления: OP-LP = установленное значение OPS
- OPP — продолжение использования при отключенном питании
