МОДЕЛЬ: DPC-HL-50K

HPS: установочное значение высокого давления, контактный выход сигнализации на стороне высокого давления нагнетания компрессора. Автоматический возврат к настройке и возврат вручную. (H-A) установка вручную-автоматически.

Hdt: таймер задержки аварийного сигнала высокого давления HPS устанавливается от 1 до 200 секунд, мгновенная вибрация при высоком давлении,таймеры задержки отключения при высоком давлении.

HPC: компрессор, значение рабочего давления нагнетателя высокого давления.

HIF: Значения HPC для режима ввода значения перепада давления нагнетателя. Относится к переключателю датчиков давления на выходе компрессора и конденсатора и управлению двигателем нагнетателя.

LPS: режим ввода заданного значения низкого давления. Автоматический возврат к переключателю регулирования давления на стороне всасывания компрессора. Режим ввода значений перепада низкого давления

LP LIF: Значения LPS регулируются реле давления на стороне всасывания компрессора.

Ldt: от 0 до 200 с для таймера задержки низкого давления.Чтобы предотвратить срабатывание таймера задержки, включитетаймер задержки.

H-A: Автоматический и ручной режимы выбора. H: Ручной: A: Автоматический режим для выбора одного из режимов коммутатора высокого давления HPS.

GAS: режим выбора газообразного хладагента. Режимвыбора газообразного хладагента: при нажатии кнопки надисплее отображается R-22,R23,R-134,R-404,R-407,R-410,R-507. При нажатии кнопки появляетсясоответствующее повышение температуры охлаждающейжидкости.

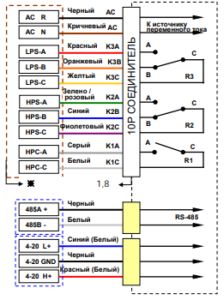

Add: настройка последовательной связи через RS-485 (заказывается дополнительно) Если вы хотите использовать коммуникационный порт RS-485, вы можете использовать этот режим. Для ModBUS можно выбрать диапазон от 0 до 255.

End: установка режима выключения настроек (при нажатии кнопок ▲ или ▼, настройка завершена).

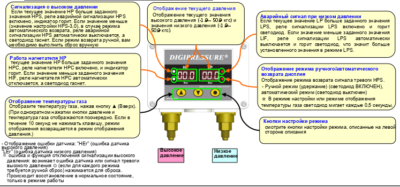

Специальные функции системы

• Her & Ler: диапазон датчика давления (-1,0~50 кгс/㎠)Эта функция ошибки датчика избыточного давления или одного или нескольких измерений давления Для защиты функции компрессора от сбоев в работе из-за перегорания.Например: Превышен диапазон датчика давления при срабатывании аварийной сигнализации.* Поломка датчика давления или короткое время аварийного сигнала о неисправности датчика.● Нажмите кнопку сброса.
• HPo (высокое давление) или LPo (низкое давление), Коррекция давленияКак установить:● +▲нажмите кнопки в течение 3 секунд, чтобы перейти в режим калибровки, AM HPo или мерцающий LPo FND: отображение значения компенсации давления. Значениедавления отображается справа FND: отображение текущегодавления (указывается до второго знака после запятой).

Способ коррекции:

1. ● кнопка для калибровки HPo (высокое давление) или LPo (низкое давление) на выбор.
2. ▲ ▼ (вверх / вниз) для изменения, которое вы хотите сделать, чтобы текущее значение давления было скорректировано.
3. После завершения калибровки нажмите клавишу ● вместе с кнопкой ▲ или ▼. Нажмите и удерживайте , пока не раздастся звуковой сигнал.

LPd : включение / выключение с малой задержкой при изменения выбора.

Функция сигнализации об ошибке: происходит сбой датчика, обрыв сигнальных линий, короткое замыкание или превышение диапазона , система останавливается. (Реле аварийной сигнализации HPS включено, все остальное при выключенном реле) Соответствующее значение давления отображается на дисплее датчика FND и значения ошибочного давления с интервалом в 0,5 секунды, затем раздаются звуковые сигналы с интервалом в 0,5 секунды. (Ручной сброс, при необходимости).
